« Le mélange est-il homogène ? Le séchage est-il terminé ? Mon émulsion est-elle stabilisée ? Ce fût contient-il bien ce que l’étiquette annonce ? » Quatre questions qui se posent, et se tranchent, pendant la fabrication.
Le laboratoire reste la référence : c’est sur sa valeur que le modèle est construit puis vérifié.
Où on la rencontre : séchage de grains et de fourrages, tri de polymères, séchage d’un granulé pharma.
L’essentiel en quatre points
- Identifie et quantifie les molécules organiques porteuses d’hydrogène — liaisons C–H, O–H, N–H.
- Voit aussi l’état physique : taille des particules, compacité. Un atout pour une propriété physique, un point à maîtriser pour une teneur.
- Solides, poudres, pâtes, liquides, suspensions et émulsions, là où la matière se trouve, sans préparation, en quelques secondes.
- Référentiels : en pharma, Ph. Eur. 2.2.40 et USP ‹856› ; hors pharma, ISO 12099, ASTM E1655 et D6122.
Le principe de la mesure
La lumière entre dans la matière au lieu de s’arrêter à sa surface, en réflexion diffuse ou en transmission, sans préparation ni dilution. Le spectre dépend donc autant du trajet de la lumière que de la chimie : taille des particules et compacité le modifient sans que la composition change.
Où l’instrument se pose
Applications typiques
Teneur en eau
Fin de séchage, humidité résiduelle, répartition dans le lot.
Uniformité de teneur
Homogénéité de mélange, et point d’arrêt du mélangeage.
Identité à réception
Contrôle contenant par contenant, souvent à travers l’emballage.
Composition d’un liquide
Avancement de réaction, stabilité d’émulsion, matière sèche d’une suspension.
Surveiller une opération
Suivre une trajectoire et décider d’un point d’arrêt.
Milieux de bioproduction : voir le NIR-HPTLS. Quand la sélectivité prime : le MIR en transmission.
Quelles liaisons donnent le signal
Une liaison chimique vibre à une fréquence qui lui est propre, et les absorptions fondamentales de ces vibrations se situent dans le MIR. Le NIR se trouve plus haut en énergie : on y voit leurs harmoniques, la vibration excitée à deux ou trois fois son quantum, et leurs bandes de combinaison, quand deux vibrations s’additionnent.
Ces bandes appartiennent presque toutes aux liaisons C–H, O–H et N–H : l’eau, les fonctions alcool, les amines et amides, le squelette carboné des molécules organiques. C’est une matrice porteuse d’hydrogène qui donne au NIR une signature, et cela se vérifie avant tout projet.
Carte d’identité de la technique
| Critère | NIR |
|---|---|
| Ce que la mesure voit | Les harmoniques et les bandes de combinaison des vibrations fondamentales. Presque uniquement les liaisons C–H, O–H et N–H : il faut une matrice porteuse d’hydrogène. |
| Sélectivité | Faible. Des bandes larges qui se recouvrent ; deux grades d’un même excipient peuvent donner des spectres presque superposables. |
| Ce qui interfère | L’eau, avant tout le reste. Sur un solide, la granulométrie, le tassement et la dureté déplacent la ligne de base autant qu’une teneur ; sur un liquide, ce rôle revient aux bulles et à la température. À travers un emballage plastique, le spectre du plastique s’ajoute à celui du produit : il se soustrait ou s’intègre au modèle. |
| Présentation de l’échantillon | Sans préparation. En réflexion diffuse sur un solide divisé, à travers verre ou quartz, avec une grande surface accessible en déplaçant le capteur ou le produit — flux, bande transporteuse, mélangeur. En transmission ou en transflexion sur un liquide, une suspension ou une émulsion, par sonde immergée ou cellule sur dérivation. |
| Ce que le modèle demande | Un modèle chimiométrique. Livré prêt à l’emploi pour l’identification des matières premières sur portable, et sur demande en agriculture et agroalimentaire ; sinon calibré sur votre matrice et votre méthode de référence. |
| Référentiels | En pharma : Pharmacopée européenne 2.2.40. À l’USP, le ‹856› porte les exigences depuis le 1er novembre 2020 ; le ‹1856› en est le complément informatif. Hors pharma : ISO 12099 pour les aliments des animaux, les céréales et les produits de mouture ; ASTM E1655 pour construire la calibration, ASTM D6122 pour valider un analyseur en ligne. |
Ce qu’elle exige de vous se situe au-delà de l’instrument
Un spectre ne contient aucune valeur. Il contient une courbe. Entre cette courbe et « 2,3 % d’eau », il y a un modèle, et c’est lui qu’il faut construire, valider et maintenir.
Sauf cas particulier, ce modèle est un modèle calibré sur échantillons. On régresse le spectre sur des valeurs de référence de laboratoire, par moindres carrés partiels ou sur composantes principales. Modèle à composants purs ou modèle calibré sur échantillons : ce que chacun coûte, et quand chacun est légitime.
- Une méthode de référence figée et écrite avant la première acquisition. Le modèle apprend à reproduire une méthode de laboratoire. Sa performance s’établit contre elle, et ne peut pas se démontrer meilleure qu’elle.
- Une population d’échantillons représentative : plusieurs lots, plusieurs fournisseurs de matière première, la gamme complète des valeurs, y compris celles qu’on ne voit qu’en incident. Ce que recouvre vraiment la question du nombre d’échantillons.
- Un appariement rigoureux entre le spectre et le prélèvement de référence, même matière, même instant, même endroit. Premier facteur de réussite d’une calibration, et l’écart se cache dans la dispersion, où on l’attribue à l’instrument.
- Un domaine de validité formalisé. Hors de son domaine, un modèle calibré sur échantillons ne se tait pas. Il rend une valeur fausse avec la même assurance qu’une valeur juste. D’où le dispositif de détection hors domaine qui accompagne un bon modèle : T² de Hotelling, distance de Mahalanobis, résidus non modélisés. Les deux textes les attendent, et dans ces termes. ICH Q14 les nomme parmi ses diagnostics — « Outlier diagnostics […] (e.g., Hotelling’s T-squared or Mahalanobis distance) », « Examination of residuals […] (e.g., x-residuals or F-probability) ». Et la guidance FDA d’août 2021 sur les procédures NIR les range au titre de la spécificité, au § V.B : « Another element of specificity is the ability of the method to reject outliers (e.g., samples with high leverages or high residuals). »
- Un plan de maintenance du modèle : surveillance des résidus, critères de ré-étalonnage, gestion des changements. Un modèle est un ouvrage vivant, pas un livrable.
Le prix d’entrée du NIR ne se paie pas à l’achat de l’instrument. Il se paie en échantillons de référence, en temps de ligne sur des lots représentatifs, et en maintien du modèle sur toute sa vie. Dépense justifiable. À condition d’être annoncée au cadrage, pas découverte au sixième mois.
Exception utile : quand le critère est une stabilisation, aucun modèle calibré n’est nécessaire. C’est le sujet de la page détecter l’endpoint.
Les façons de l’installer
La fibre optique déporte l’électronique loin du produit : c’est ce qui permet de placer l’optique là où le produit passe, et de servir plusieurs paramètres avec un même instrument.
| Configuration | Ce qu’elle permet | Ce qu’elle impose |
|---|---|---|

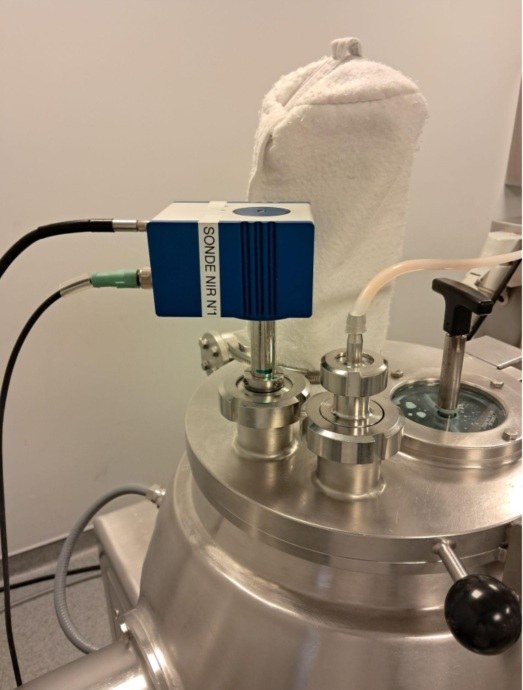

| Sonde au contact ou immergée | Mesure dans le mélangeur, le sécheur, la conduite. La position de référence pour piloter une opération. | Un piquage, un passage de sonde, et le nettoyage de la fenêtre optique. |
| Hublot en paroi | L’optique reste à l’extérieur, seul le hublot est en contact produit. Nettoyage et qualification simplifiés. | Un percement sur équipement qualifié entraîne une requalification, à chiffrer au cadrage. |

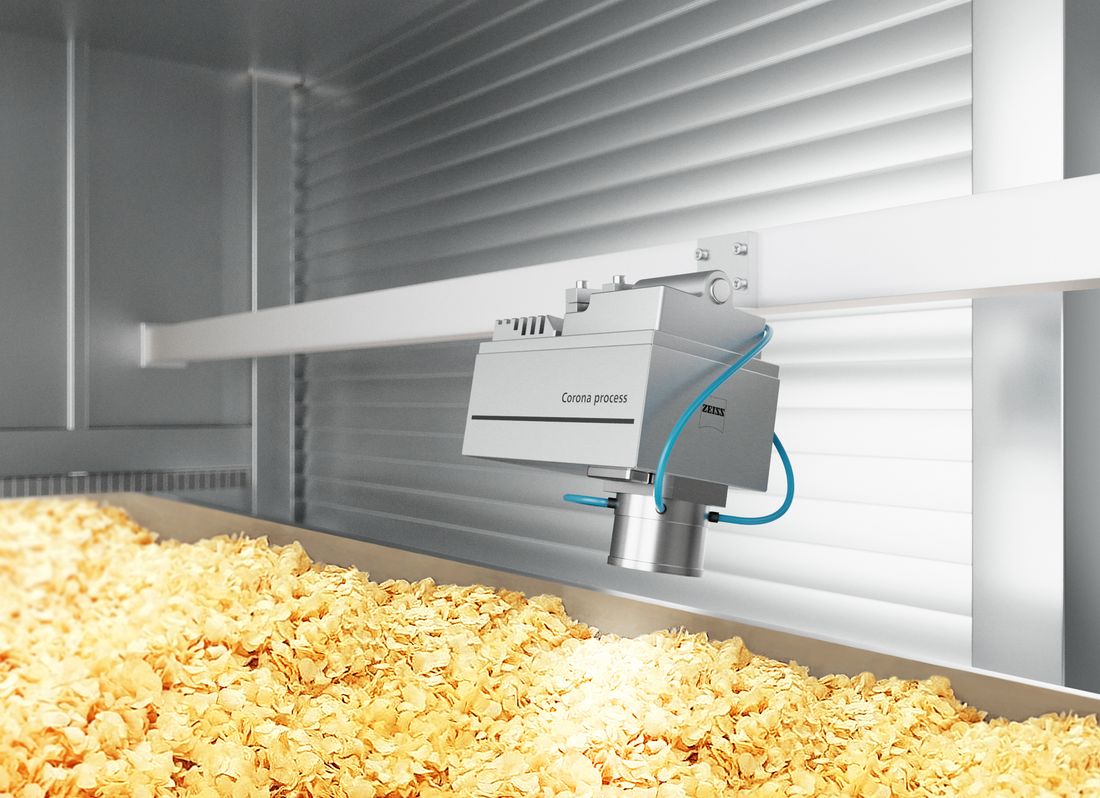

| Sans contact au-dessus d’un flux | Mesure sur bande, sur goulotte, sur section de transfert, sans pièce en contact. | Aucune distance fixe à tenir en agroalimentaire : sur les instruments ZEISS que nous y déployons, un capteur laser mesure la distance en temps réel et corrige le signal automatiquement. |
| Configurations multi-points | Plusieurs taches de mesure par acquisition, ou plusieurs voies sur un même analyseur : la réponse d’ingénierie à la représentativité. | Une réflexion sur l’implantation des points, mal placés, ils multiplient la même erreur. |
| Têtes adaptées ATEX et GMP | Déploiement en atmosphère explosible et en zone pharmaceutique, matériaux et états de surface compatibles. | Le dossier de conformité de l’installation, qui relève de l’exploitant autant que du matériel. |
La transmission place source et détecteur de part et d’autre du produit. Elle traverse toute l’épaisseur au lieu d’en sonder la surface, ce qui est pertinent sur comprimé unitaire. Elle exige en revanche une géométrie constante, et l’épaisseur admissible devient vite limitante. Sur un solide divisé en vrac, la réflexion diffuse reste la configuration de référence.
Trois propriétés de la mesure, fixées par sa physique
Elles se traitent par la conception du dispositif, jamais par la montée en gamme de l’analyseur.
Une mesure ne sonde que quelques milligrammes
La masse analysée vaut la surface de la tache de mesure multipliée par la profondeur sondée et par la masse volumique apparente. Pour un rayon de tache de 2,5 mm, une poudre à 0,38 g/cm³ et une profondeur supposée d’un millimètre, le calcul donne environ 7,5 mg, et 30 mg pour un spot de 10 mm. À comparer aux dizaines ou centaines de kilogrammes de la cuve. Répéter la mesure au même endroit ne réduit que le bruit de l’instrument : pour gagner en représentativité, il faut mesurer plusieurs portions. Ce que le capteur analyse vraiment, et ce que cela impose à votre stratégie d’échantillonnage.
Une variante de cette même mesure lève en partie la limite : en imagerie hyperspectrale, chaque pixel porte un spectre NIR complet. On ne sonde plus un point mais un champ, et l’on obtient une carte de répartition. La contrepartie est double. Seule la surface est vue, et un pixel reçoit une fraction du flux d’une sonde ponctuelle, donc un spectre bien plus bruité.
La profondeur de pénétration est une propriété de votre matière
Il n’existe pas de valeur fixe de profondeur de pénétration de la lumière diffusée dans une poudre. Elle dépend de la dureté, de la granulométrie, de la masse volumique apparente, de la composition et de la longueur d’onde. Elle peut aussi changer au cours d’un même process, à mesure que le produit se densifie, s’agglomère ou sèche. Le millimètre du calcul ci-dessus est une hypothèse de travail, jamais une spécification. La masse réellement sondée est donc elle-même une variable aléatoire du process que vous suivez. Aucun gain de rapport signal sur bruit ne réduit cette incertitude.
Des bandes larges, et une forte réponse à l’état physique
Les harmoniques et bandes de combinaison sont larges et se recouvrent. Deux molécules proches, deux grades d’un même excipient, parfois deux polymorphes donnent des spectres presque superposables. Le RAMAN ou le MIR y discriminent mieux. C’est le revers de ce que montre le schéma plus haut : la granulométrie déplace la ligne de base autant qu’une teneur. Atout quand on veut suivre une propriété physique. À prévoir quand on veut une teneur. Le modèle apprend le physique en croyant apprendre la chimie, et il décroche dès que la matière change d’aspect.
Le mécanisme est optique avant d’être chimique. Plus les particules sont grosses, plus la lumière parcourt de chemin dans la matière avant de ressortir vers le détecteur, et plus l’absorbance apparente monte — à composition rigoureusement identique. Un lit moins poreux, plus tassé, produit la même dérive. Le spectre enregistre donc l’état physique du lit en même temps que sa composition, et rien dans le signal ne dit lequel des deux a bougé.
Questions fréquentes
Peut-on acheter un modèle déjà calibré avec l’instrument ?
Oui, dans deux cas. Pour l’identification des matières premières avec un spectromètre portable, la bibliothèque spectrale est livrée avec l’instrument, puis vérifiée sur vos propres lots. En agriculture et agroalimentaire, des modèles déjà calibrés sont disponibles sur demande, au champ, au laboratoire et en process. Hors de ces cas, un modèle de teneur dépend de votre matrice, de votre méthode de référence et de votre variabilité : il se construit, un paramètre à la fois.
Le modèle survivra-t-il à un changement de fournisseur de matière première ?
Pas nécessairement, et c’est le test qui compte. La bonne pratique : intégrer plusieurs sources dès la calibration quand elles existent, puis surveiller les résidus en production pour détecter l’entrée en territoire inconnu. Le transfert d’un modèle vers un second instrument relève de la même vigilance : il exige une standardisation, parfois une recalibration partielle.
Le NIR est-il reconnu par les pharmacopées ?
Oui, et la réponse n’est pas la même des deux côtés de l’Atlantique. La Pharmacopée européenne lui consacre un chapitre général, 2.2.40 Spectroscopie dans le proche infrarouge, opposable dès qu’une monographie l’appelle. L’USP traite le NIR à deux étages : l’ancien ‹1119› est devenu ‹1856›, numéroté au-dessus de mille, donc recommandation ; et depuis le 1er novembre 2020 le ‹856›, numéroté sous mille, porte les exigences — qualification de l’instrument, procédure, validation et vérification.
Le NIR et le RAMAN sont donc à égalité. Les deux techniques ont exactement la même structure à deux étages à l’USP, issue de la même modernisation des chapitres de spectroscopie : ‹856› et ‹1856› pour le NIR, ‹858› et ‹1858› pour le RAMAN — l’ancien ‹1120› ayant été remplacé le 1er août 2020, comme l’ancien ‹1119› l’a été pour le NIR. Sur un dossier américain, une méthode NIR s’appuie sur un chapitre opposable au même titre qu’une méthode Raman.
Un troisième texte s’ajoute, propre au NIR : l’EMA lui consacre une ligne directrice dédiée, la Guideline on the use of near infrared spectroscopy by the pharmaceutical industry and the data requirements for new submissions and variations (EMEA/CHMP/CVMP/QWP/17760/2009 Rev. 2, datée du 27 janvier 2014). Son résumé y qualifie le NIR d’« one of the major techniques in Process Analytical Technology ». Elle introduit surtout la notion de périmètre de la procédure NIRS : un changement à l’intérieur du périmètre approuvé relève du seul GMP, un changement qui en sort demande une variation. C’est le texte à ouvrir avant de rédiger la partie NIR d’un dossier européen.
Ce qui reste vrai, et qui ne dépend pas du numéro de chapitre : ‹856› fixe des exigences, il ne valide pas votre méthode à votre place. Qualification de l’instrument, procédure, validation et vérification restent à votre charge, et cela se prépare au développement de la méthode, pas au moment du dépôt.
L’instrument est-il conforme au 21 CFR Part 11 ?
Un instrument ne peut pas l’être seul. Les déclarations de conformité le précisent elles-mêmes : la conformité d’ensemble dépend des contrôles procéduraux de l’exploitant. Gestion des comptes, revue des pistes d’audit, verrouillage des méthodes, plan de validation. La différence entre « 21 CFR Part 11 ready » et « système validé ».
Qu’est-ce qui fixe le délai avant un modèle utilisable ?
Savoir si le signal existe et discrimine est rapide. Un modèle robuste demande d’avoir vu la variabilité réelle de la production, ce qui impose parfois d’attendre un lot difficile ou une saison. Une faisabilité conclue sur un seul lot ne dit rien de la routine.
Et là où une autre voie sert mieux ?
Cela arrive, et il vaut mieux l’établir tôt. Quatre situations sortent du domaine du NIR.
- Un constituant à très faible teneur.
- Une matrice sans liaison hydrogène.
- Deux composés spectralement indiscernables.
- Un besoin de distribution spatiale dans un volume opaque.
Chacune ouvre une autre voie. Le RAMAN, le MIR ou la tomographie électrique reprennent chacune une partie de ces cas, et le cadrage dit laquelle. Les conditions qui font tenir une mesure.
Le matériel que nous mettons en œuvre

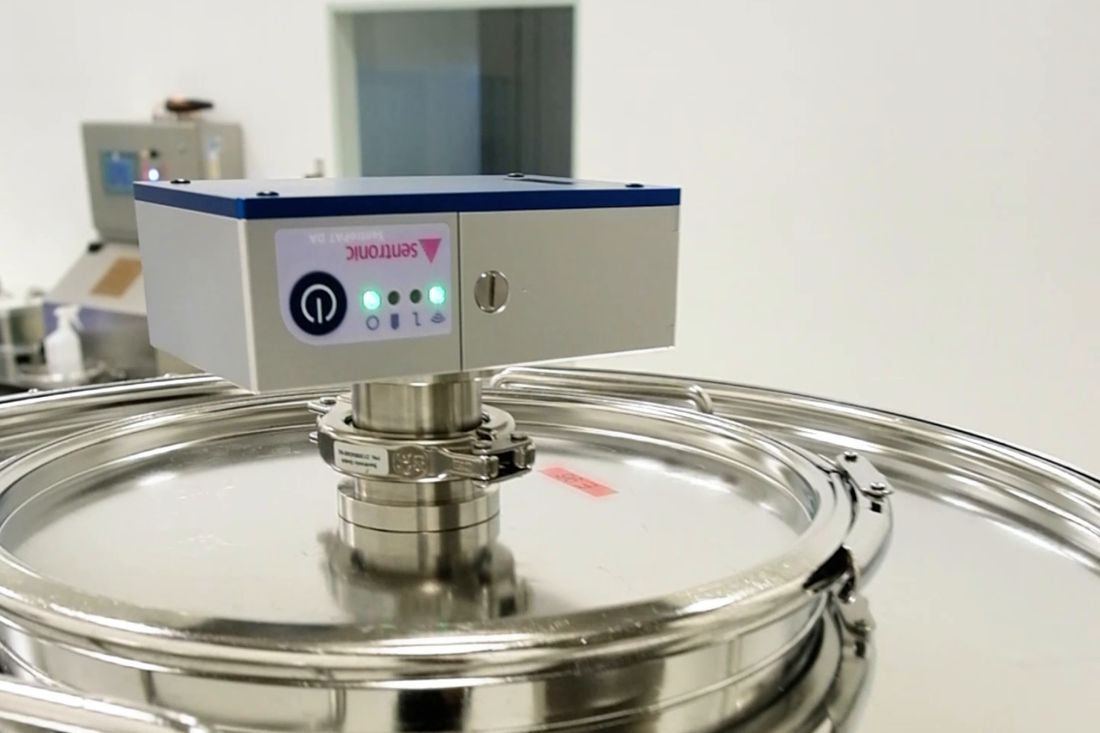

Sentronic, spectromètres NIR
