« De quelle molécule s’agit-il ? Ce grade est-il bien celui annoncé ? Ma réaction est-elle arrivée à son terme ? » Trois questions qui appellent une réponse en quelques secondes, souvent sans ouvrir le contenant.
Le contrôle d’identité au laboratoire reste la référence ; ce qui change, c’est le moment où la réponse arrive.
Où on la rencontre : tri des polymères, noirs compris ; identité des matières à la pesée en cosmétique ; forme cristalline d’un principe actif.
L’essentiel en quatre points

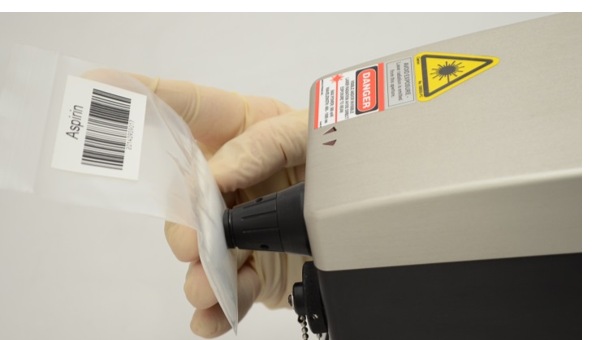

- Identifie la molécule à travers un flacon, un sachet ou une paroi transparente, sans ouvrir le contenant.
- Lit le polymorphisme : polymorphes, hydrates, amorphisation.
- Répond aux liaisons symétriques et peu polaires (C–C, S–S, cycles aromatiques). L’eau s’y fait oublier, ce qui ouvre la mesure en milieu aqueux.
- Référentiels : en pharma, Ph. Eur. 2.2.48 et USP ‹858› ; hors pharma, ASTM D6122 et E1840.
Le principe de la mesure
Un laser monochromatique éclaire l’échantillon. Moins d’un photon sur un million repart décalé : la molécule lui a pris un peu d’énergie en vibrant, et cet écart signe les liaisons présentes. Ce rapport explique le temps d’intégration et la difficulté des faibles teneurs.
Le spectre est une carte de liaisons, pas d’atomes : deux poudres de même composition élémentaire mais de structure différente n’y ressemblent pas.
Où l’instrument se pose
Applications typiques
Identité matière première
Contrôle à réception, tri de plastiques, vérification d’un grade avant transformation.
Suivi de réaction
La bande d’un réactif décroît, celle d’un produit croît : l’arrêt devient chimique, pas horaire.
Composition d’un liquide
Dissolution suivie sans prélever ; faibles teneurs si la signature est marquée.
Polymorphisme
Polymorphes, hydrates, amorphisation : la forme obtenue, et le moment où elle bascule.
RAMAN et infrarouge : la règle qui les départage
Le RAMAN et l’infrarouge sondent les mêmes vibrations sous des règles de sélection différentes : les bandes fortes de l’un sont souvent discrètes chez l’autre. Ils se complètent, et l’eau les départage souvent — très absorbante en infrarouge, elle se fait oublier en RAMAN. De quoi ouvrir la mesure en milieu aqueux, sur les suivis de réaction, les cristallisations et les dissolutions.
Cette complémentarité a une raison physique, et elle se dit simplement. L’infrarouge répond aux vibrations qui font varier le moment dipolaire : les liaisons polaires, O–H, C=O, N–H. Le RAMAN répond à celles qui font varier la polarisabilité : les liaisons symétriques et peu polaires, C–C, S–S, N–N, le squelette carboné, les ponts disulfure, les cycles aromatiques. C’est la même règle qui fait que l’un voit l’eau et que l’autre la traverse. Le choix entre les deux se fait donc sur la liaison que vous avez besoin de suivre. La condition côté infrarouge est énoncée telle quelle par l’USP : « Mid-IR represents the spectrum of absorption of chemical bonds where a difference in the dipole moment exists (O–H, N–H, C=O, C–H) » — Control strategy for continuous manufacturing of drug substances, © 2025, § 2.4.5.
Carte d’identité de la technique
| Critère | RAMAN |
|---|---|
| Ce que la mesure voit | La diffusion inélastique, moins d’un photon sur un million. Les liaisons symétriques et peu polaires : C–C, S–S, N–N, le squelette carboné, les cycles aromatiques. |
| Sélectivité | Très élevée. Vibrations fondamentales et pics fins, comme en infrarouge moyen : des pics distinctifs suffisent souvent à identifier. |
| Ce qui interfère | La fluorescence de la matrice, avant tout — et monter en puissance l’amplifie aussi. L’eau ne gêne pas. Moins sensible que le NIR à la granulométrie et au tassement, sans y être indifférent. |
| Présentation de l’échantillon | Sans préparation, à travers un contenant transparent ou translucide, par focalisation du laser. Efficace en solution. |
| Ce que le modèle demande | Rien pour identifier : une bibliothèque et un seuil. Un modèle chimiométrique seulement pour le quantitatif. |
| Référentiels | En pharma : Pharmacopée européenne 2.2.48. À l’USP, chapitre opposable ‹858›, doublé d’un ‹1858› informatif. Hors pharma : ASTM D6122, étendue au Raman, pour valider un analyseur en ligne ; ASTM E1840 pour les étalons de déplacement Raman qui vérifient l’axe spectral. |
Le crémage suivi sans prélever
L’eau, et pourquoi elle décide si souvent
L’eau diffuse très peu en RAMAN. C’est l’exact inverse de l’infrarouge, où elle absorbe massivement et couvre le reste. Conséquence directe : la mesure en milieu aqueux est ouverte en RAMAN, là où elle demande une conception soignée en infrarouge moyen.
Le RAMAN apparaît donc sur le suivi de réaction en solution, sur les cristallisations et sur les dissolutions. Le choix entre technologies se joue sur ce genre de détail physique.
Sur un besoin quantitatif, le modèle suit les règles habituelles
Décomposition sur des spectres de composants purs, ou régression sur des valeurs de référence. Le choix se pose tôt et il structure tout le projet. Quel effort de calibration votre mesure impose.
Ce que contiennent les instruments portables
Les appareils de contrôle d’identité reposent sur un jeu de caractéristiques assez homogène, utile à connaître avant de comparer des offres.
| Caractéristique | Ce qui est annoncé | Pourquoi c’est important |
|---|---|---|
| Longueur d’onde d’excitation | 785 nm | Compromis entre intensité du signal et fluorescence de la matrice |
| Laser | Stabilisé en fréquence, largeur de raie inférieure à 0,15 nm | Une raie qui dérive déplace le spectre et fausse la comparaison à une référence |
| Durée de vie estimée du laser | Supérieure à 10 000 heures | Élément de coût de possession, à intégrer au plan de maintenance |
| Spectrographe | Optimisé pour le NIR, 250 à 2350 cm⁻¹ | Couvre les bandes de squelette et les groupes fonctionnels |
| Mode de mesure | Au contact | Impose un accès physique et une gestion de la contamination croisée |
| Classe laser | IIIb | Sécurité des personnes : consignes, formation, protection oculaire |
Le domaine de la technique, et celui du spectrographe
Le tableau ci-dessus donne le domaine de l’instrument : 250 à 2350 cm⁻¹. Le domaine de la technique est plus large, et l’USP le donne dans son guide technique consacré aux principes actifs en fabrication continue : le RAMAN est utile sur les composés cristallins et les polymorphes parce que les spectres y montrent des bandes fines, distinctes et bien résolues entre 50 et 4000 cm⁻¹.
L’écart entre les deux n’est pas un défaut, c’est un choix de conception, et il se vérifie avant la commande. Si votre besoin porte sur le polymorphisme, la borne basse du spectrographe est la première question à poser au fournisseur, avant celle de la résolution : c’est elle qui dit jusqu’où l’instrument descend dans le domaine que l’USP décrit.
Le même texte confirme deux choses que cette page dit par ailleurs. L’eau donne un signal RAMAN très faible, ce qui rend analysables directement des mélanges complexes sans que l’humidité de l’échantillon gêne. Et le RAMAN est utile en ligne pour le suivi de réaction hétérogène, la détection de taille de particule et le suivi de polymorphe — avec une réserve que l’USP écrit elle-même et qu’il vaut mieux avoir lue : certains de ces attributs ne sont pas mesurés directement par le RAMAN, la technique jouant un rôle dans le processus de mesure sans en être à elle seule la mesure. C’est exactement la distinction que l’effort de calibration rend visible.
USP Technical Guide, Control strategy for continuous manufacturing of drug substances, © 2025 The United States Pharmacopeial Convention, Rockville, MD — § 2.4.2. Document informatif : il ne porte aucune exigence.
Trois points à arrêter avant de s’engager
Ni secrètes, ni bloquantes. Simplement rarement mises en avant, alors que ce sont elles qui décident de la tenue d’un déploiement en routine.
Les matériaux sombres appellent le mode à puissance réduite
Un matériau foncé absorbe la lumière d’excitation au lieu de la diffuser. La surface chauffe, peut fondre ou brûler, et déposer des résidus sur l’optique. Le mode réduit protège l’échantillon autant que l’optique.
La parade est un commutateur physique de puissance, pas un réglage logiciel : le mode réduit abaisse la puissance reçue par l’échantillon. La consigne, elle, ne souffre pas d’exception : jamais de haute puissance sur un plastique noir. Les puissances exactes figurent sur la fiche de l’instrument retenu : celle du PolyLab B1 d’Enwave Optronics annonce un laser 785 nm de 300 mW. C’est une puissance en sortie de laser — celle qui atteint réellement l’échantillon est inférieure, l’optique en consommant une part, et c’est celle-là qu’il faut demander.
Trois leviers font l’essentiel du résultat : la longueur d’onde d’excitation, le mode de puissance réduite, l’occultation de la lumière ambiante. Devant une promesse qui va au-delà, la bonne question est simple : sur lequel des trois joue-t-elle ?
La lumière ambiante fait partie de la méthode
Même de petites quantités de lumière ambiante qui s’infiltrent dans la zone d’analyse perturbent l’identification. La lumière des tubes fluorescents est particulièrement problématique. C’est précisément l’éclairage de beaucoup de zones de réception.
D’où des capots d’occultation et des porte-échantillons dédiés. Ce ne sont pas des accessoires : la procédure doit en imposer l’usage. Le capot fait donc partie de la méthode au même titre que l’étalonnage — une question utile à poser à sa propre procédure.
La bibliothèque fixe la portée, et c’est là que nous travaillons
Les matériaux doivent figurer dans la bibliothèque pour être identifiés. Un instrument ne découvre pas un polymère qu’il n’a jamais vu : il le rapproche du plus ressemblant de ceux qu’il connaît.
Les bibliothèques livrées couvrent quelques dizaines de familles courantes. Des polymères techniques usuels en sont absents et doivent être ajoutés. Parfois en acquérant le spectre de référence sur un instrument de paillasse avant de le porter dans le portatif. Et deux polymères fluorés voisins peuvent rester très proches l’un de l’autre.
C’est un argument de service et non un argument produit. L’extension au-delà des familles courantes passe par une construction de bibliothèque, avec des échantillons à vous. Cela se planifie dans une preuve de concept.
Deux points à lire de près
Un pourcentage de corrélation devient un critère une fois le seuil fixé
L’indice rendu à l’écran est un pourcentage de corrélation avec un code couleur. Il classe une ressemblance, il ne prononce pas une décision. Le seuil de décision, lui, se construit chez vous.
Un seuil se construit, chez vous, sur des vrais négatifs. Des matériaux proches de la cible mais différents, passés dans les conditions réelles, dont on regarde jusqu’où ils montent. C’est ce travail qui transforme un affichage en critère opposable, voir identité de matière première.
Les références 21 CFR citées relèvent de la sécurité laser
Certaines fiches produit citent des références en 21 CFR, 1040.10 et 1040.11. Ce sont des normes de sécurité laser : Laser products et Specific purpose laser products, deux sections de la partie 1040, Performance Standards for Light-Emitting Products, sous-chapitre J — Radiological Health. La partie 11, elle, s’intitule Electronic Records; Electronic Signatures. Les deux intitulés mis côte à côte suffisent à trancher. Elles ne disent rien de l’intégrité des données, ni des enregistrements et signatures électroniques.
Distinguer les deux dès la lecture de la fiche fait gagner du temps : l’écart entre un instrument annoncé compatible et un système validé se traite comme un sujet à part entière.
Un réflexe qualité qui mérite d’être exigé
Certains instruments imposent une vérification de performance sur un étalon de polystyrène à chaque mise sous tension. L’appareil mesure le spectre de l’étalon, le compare à celui de sa bibliothèque et exige un indice de correspondance minimal. Toutes les fonctions d’identification restent désactivées tant que le test n’a pas réussi. S’y ajoute une gestion des droits à trois niveaux : administrateur, superviseur, opérateur.
C’est le comportement que l’on veut sur un appareil qui prononce des décisions de conformité. La vérification n’est pas optionnelle, et l’appareil ne travaille qu’une fois qu’elle est passée. Posez la question à tout fournisseur. La réponse est discriminante.
Où une autre voie sert mieux
Une matrice fluorescente émet un signal plusieurs ordres de grandeur plus intense que la diffusion RAMAN, et monter en puissance l’amplifie aussi : c’est le premier cas où une autre voie sert mieux. L’USP en nomme un cas concret : son guide technique sur la stratégie de maîtrise des principes actifs en fabrication continue cite la cellulose microcristalline parmi les substances dont le fond de fluorescence rend difficile l’obtention d’un spectre RAMAN de qualité. C’est un excipient qu’on retrouve dans beaucoup de formes sèches, et c’est une bonne raison de faire l’essai sur votre matrice avant de choisir l’instrument. Le même guide liste les quatre leviers qui se discutent alors : la longueur d’onde d’excitation, la préparation de l’échantillon, le réglage de l’instrument et le traitement des données. Sur votre produit, lequel des quatre joue ? USP Technical Guide, Control strategy for continuous manufacturing of drug substances, © 2025 The United States Pharmacopeial Convention, Rockville, MD — § 2.4.2. Un produit très hétérogène à l’échelle du spot soulève la question de la masse réellement analysée : le point mesuré n’est pas le lot. Et pour une teneur en eau sur poudre, la spectroscopie NIR reste plus directe.
Ces cas, que rassemble ce qui fait tenir une mesure, se repèrent lors d’un essai plutôt qu’après une installation.
Le matériel que nous mettons en œuvre
Enwave Optronics, spectromètres RAMAN. Systèmes portables, de paillasse et de process, avec sondes immergées et têtes sans contact. Plusieurs longueurs d’onde d’excitation pour arbitrer entre intensité de signal et fluorescence de la matrice.
Information que nous préférons donner d’emblée : la mise en conformité aux exigences d’intégrité des données est en cours chez ce fabricant. En environnement réglementé, cela s’instruit dans le calendrier du projet.
Questions fréquentes
Peut-on identifier un plastique noir en RAMAN ?
Oui, à condition d’utiliser le mode de puissance réduite. Un matériau foncé absorbe l’excitation au lieu de la diffuser : en pleine puissance, la surface chauffe, fond ou brûle, et encrasse l’optique. Le mode réduit abaisse la puissance au niveau de l’échantillon, par un commutateur physique et non par un réglage logiciel. La règle des fabricants : jamais de haute puissance sur un plastique noir.
Ce qui rend l’identification possible malgré l’absorption ne vient donc pas du laser, mais de la chaîne de collection : spectrographe à grande ouverture, réjection Rayleigh profonde, détecteur refroidi. Le signal d’un plastique noir est faible, il n’est pas nul — et peu d’instruments sont construits pour aller le chercher.
Le RAMAN est-il reconnu par les pharmacopées ?
Oui, et sur ce point précis le RAMAN et le NIR sont à égalité. La Pharmacopée européenne lui consacre le chapitre général 2.2.48 Spectroscopie Raman. L’USP procède de même : le ‹858› Raman Spectroscopy est numéroté sous mille, donc opposable, et il est doublé d’un ‹1858› informatif. Une monographie peut appeler le ‹858› comme méthode d’essai.
Le proche infrarouge suit exactement la même construction depuis le 1er novembre 2020 : le ‹856› porte les exigences, le ‹1856› les explique. Les deux techniques sont donc logées à la même enseigne, à l’USP comme à la Pharmacopée européenne. Ce qui les sépare tient à la physique et à l’effort de calibration, pas au statut pharmacopéial.
Faut-il un modèle calibré pour faire de l’identification ?
Pas au sens d’une régression. L’identification compare un spectre à des références et rend une ressemblance. En revanche, la bibliothèque est à construire et à maintenir, et le seuil de décision à établir sur vos matériaux.
RAMAN ou infrarouge : lequel choisir ?
Les bandes fortes de l’un sont souvent faibles chez l’autre. Deux critères tranchent le plus souvent. La présence d’eau, très gênante en infrarouge et bien tolérée en RAMAN, et la fluorescence de la matrice, qui pénalise le RAMAN et laisse l’infrarouge indifférent. Souvent, la bonne réponse est de tester les deux sur quelques échantillons.
Peut-on mesurer à travers un flacon ou un sachet ?
Souvent oui, et c’est un atout réel pour le contrôle à réception : on évite l’ouverture, donc le risque de contamination. Cela dépend du contenant, qui apporte sa propre signature au spectre. Cette configuration se valide sur les contenants que vous utilisez réellement, pas sur un contenant de démonstration.
Que faire si le matériau à identifier n’est pas dans la bibliothèque ?
On l’ajoute, à partir d’échantillons de référence dont l’identité est établie par une méthode indépendante. Selon la matière, le spectre de référence peut devoir être acquis sur un instrument de paillasse puis porté dans l’appareil portatif. C’est prévisible, cela se planifie, et c’est généralement l’essentiel de l’effort d’un projet d’identification.
Le laser présente-t-il un risque pour les opérateurs ?
Ces appareils portent une classe laser qui impose des consignes : pas de visée directe, formation des utilisateurs, protection oculaire selon la configuration. C’est un sujet de sécurité des personnes, distinct des exigences de gestion des données.
