Spectroscopie MIR

« Où en est ma réaction, maintenant ? Mon émulsion est-elle stabilisée ? Quelle est la concentration réelle dans cette conduite ? » Trois questions posées sur un liquide, et tranchées pendant que le milieu coule.

Le laboratoire reste la référence. Ce qui change, c’est le moment de la réponse : sur un liquide qui réagit, il décide souvent du lot.

Où on la rencontre : coupe de distillation, fonctionnalisation de polymère, émulsification, en chimie comme en cosmétique.


L’essentiel en quatre points

  • Répond aux vibrations fondamentales des liaisons, là où les bandes sont les plus intenses et les plus sélectives du spectre infrarouge.
  • Sonde un volume traversé, ou une surface : en transmission, le faisceau traverse le milieu entre deux fenêtres ; en réflexion totale atténuée, il sonde la couche au contact du cristal.
  • Milieux liquides : réactions, émulsions, suspensions, polymères visqueux, mesurés sans dilution, en moins d’une seconde par spectre.
  • Référentiels : en pharma, Ph. Eur. 2.2.24 et USP ‹854› ; hors pharma, ASTM E1655 et D6122.

Le principe de la mesure

Transmission ou réflexion totale atténuée : les deux modes ne sondent pas la même chose, et c’est le premier choix à faire, avant tout réglage.

Une pellicule vue, ou un volume traverséÀ gauche un cristal ATR : l’onde évanescente ne pénètre que de l’ordre du micron, et la couche qui se dépose sur le cristal devient ce qui est mesuré ; le signal dérive. À droite la transmission : le faisceau traverse tout le flux entre deux fenêtres, et ce qui est mesuré est un volume. RÉFLEXION TOTALE ATTÉNUÉE Le faisceau reste dans le cristal cristal zone sondée ≈ 1 µm couche déposée TRANSMISSION Le faisceau traverse le flux fenêtres signal, à procédé constant la dérive suit l’encrassement signal, à procédé constant le tracé reste en place Profondeur de pénétration : optique classique. Tracés illustratifs, sans graduation.
Une pellicule vue, ou un volume traversé. L’onde évanescente d’un cristal ATR ne sonde que de l’ordre du micron : la couche qui se dépose devient ce qui est mesuré, et le signal dérive alors que le procédé n’a pas bougé. En transmission, le faisceau traverse tout le flux entre deux fenêtres. Profondeur de pénétration : optique classique. Tracés de signal illustratifs, sans graduation.

Un capteur qui ne voit qu’une pellicule pose toutes les questions de représentativité, quelle que soit la technologie.

Où l’instrument se pose

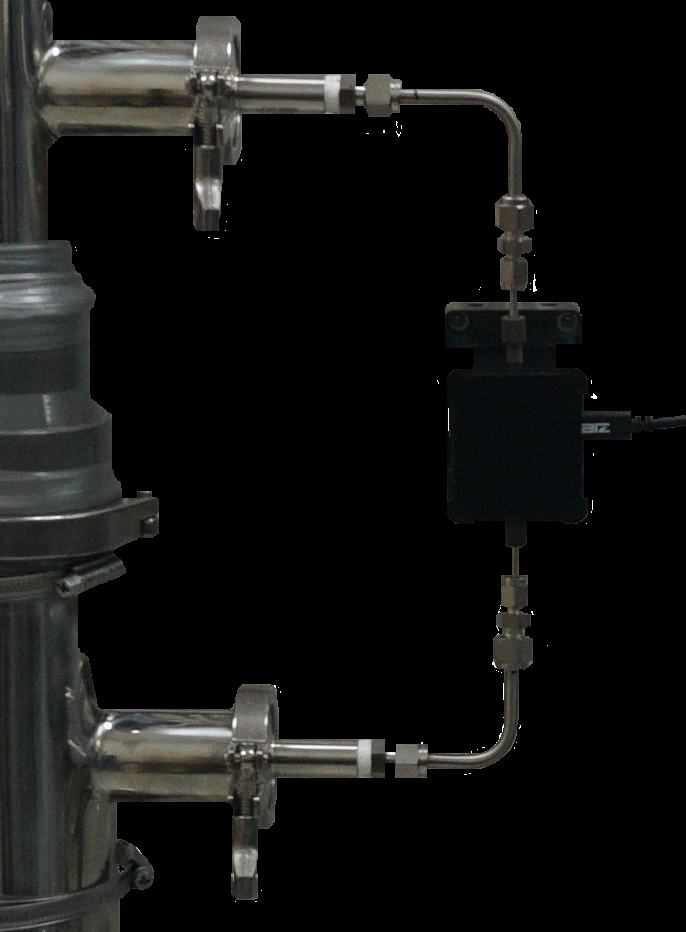

Module de mesure moyen infrarouge monté sur une dérivation piquée sur une colonne, entre deux prises tri-clamp
Sur une dérivation, en procédé. Le module se pose sur une boucle piquée entre deux prises de la colonne : le milieu y circule en continu, le faisceau le traverse, et rien n’est introduit dans le volume principal. La boucle se nettoie et s’isole sans toucher au procédé.Image Paeonia Innovations, reproduite avec autorisation.

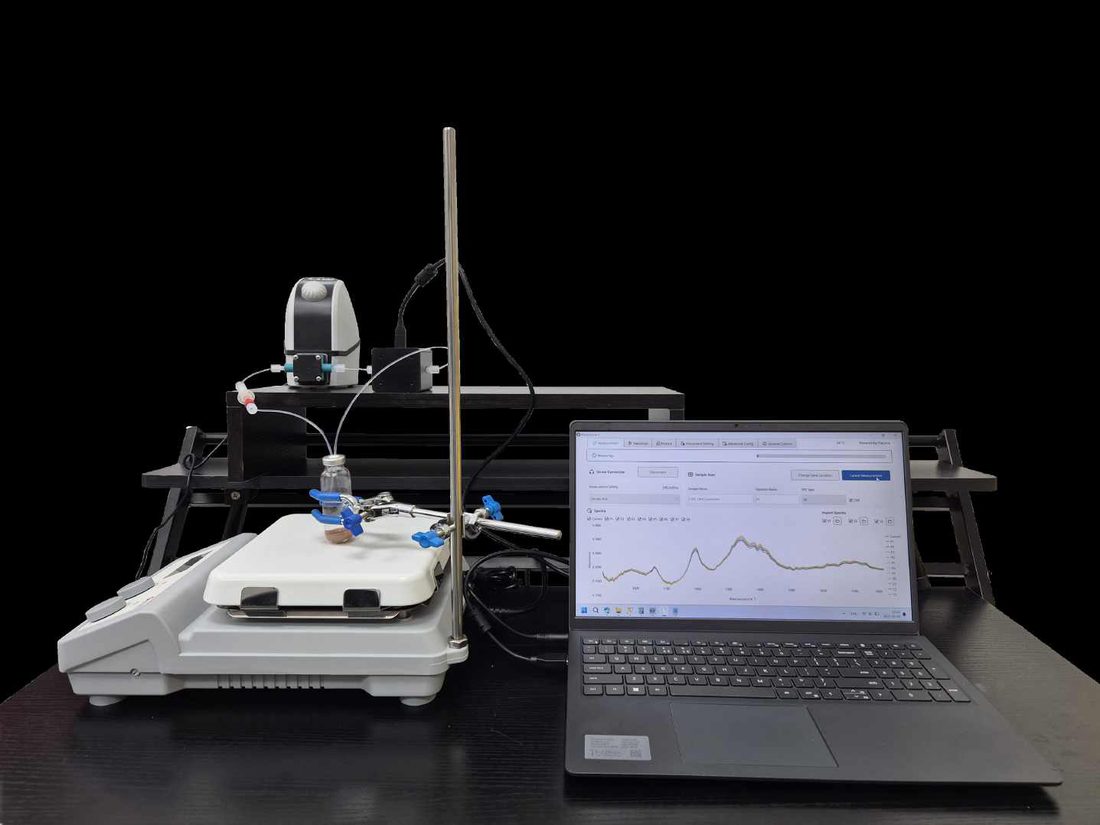

Réacteur de laboratoire agité, boucle de recirculation traversant une cellule de transmission moyen infrarouge, spectres affichés en direct sur un ordinateur portable
Sur un réacteur de laboratoire. C’est là que se construit le modèle : mêmes optiques, même cadence qu’en procédé, sur un volume que l’on maîtrise. Les spectres défilent pendant la réaction, ce qui permet de voir l’avancement avant de décider du point d’arrêt.Image Paeonia Innovations, reproduite avec autorisation.

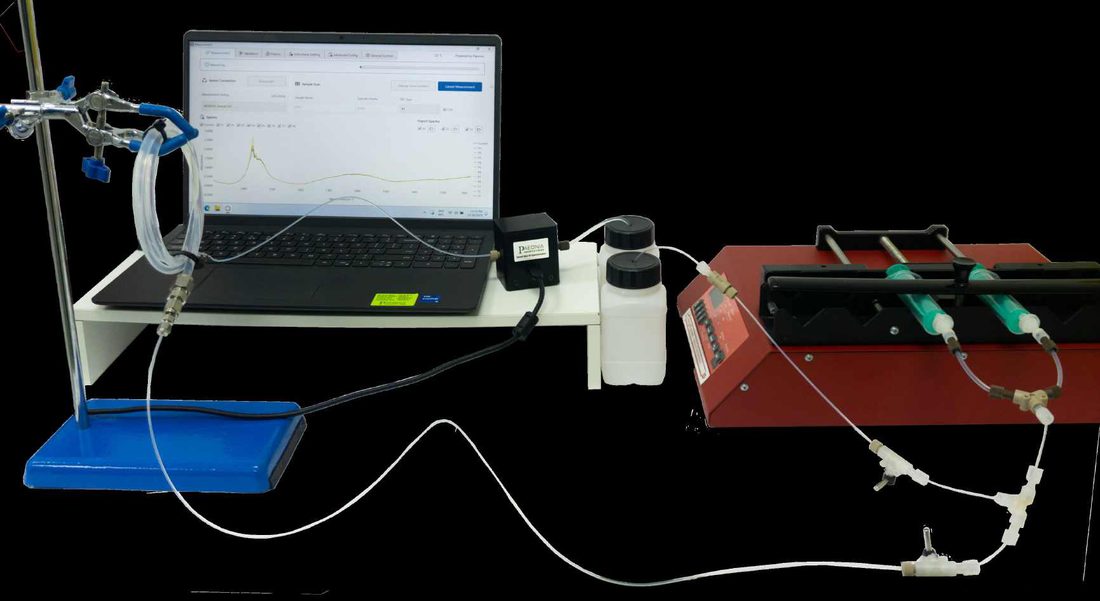

Banc de chimie en flux, pousse-seringues et module moyen infrarouge inséré dans la ligne
En chimie en flux. Le module s’insère dans la ligne comme un raccord de plus. Le milieu ne s’arrête pas pour être mesuré : la composition est lue au passage, à l’endroit de la ligne où la question se pose.Image Paeonia Innovations, reproduite avec autorisation.

Applications typiques

Suivi de réaction

Avancement, point d’arrêt piloté par la chimie plutôt que par l’horloge, sur-réaction évitée.

Composition d’un liquide

Concentration d’un constituant, stabilisation d’une émulsion, épuisement d’un constituant en distillation.

Un cas réel

Une cristallisation connue seulement après coup : la trajectoire devient visible pendant l’opération.

Ce qui est documenté à ce jour est détaillé plus bas, tel quel.


Carte d’identité de la technique

CritèreMIR en transmission
Ce que la mesure voitLes vibrations fondamentales, et non leurs harmoniques : l’empreinte digitale de la molécule. Dans un volume traversé de part en part, pas dans une pellicule de surface.
SélectivitéExcellente. Des bandes fondamentales bien séparées, là où le NIR ne voit que des harmoniques qui se recouvrent.
Ce qui interfèreL’eau absorbe fortement — c’est le trajet optique très court, quelques dizaines de microns, qui la rend supportable. Et dans l’empreinte digitale, les bandes de solvant, de réactif et de produit se recouvrent.
Présentation de l’échantillonCellule à trajet court posée sur une boucle de recirculation. Milieu liquide, y compris visqueux et opaque, filtré en amont.
Ce que le modèle demandeUn modèle chimiométrique dès que des bandes se recouvrent. Le suivi d’une bande isolée peut suffire pour un point de bascule.
RéférentielsEn pharma : Pharmacopée européenne 2.2.24. À l’USP, chapitre opposable ‹854›, doublé d’un ‹1854› informatif. Hors pharma : ASTM E1655 pour construire la calibration, ASTM D6122 pour valider un analyseur en ligne.

Transmission ou réflexion totale atténuée : ce qui change

Ce que l’on compareRéflexion totale atténuée (ATR)Transmission
Ce qui est sondéUne surface, sur une faible profondeur de pénétrationUn volume traversé de part en part
En milieu hétérogèneLa couche vue décrit cette coucheComposition chimique réelle du milieu
Produits visqueuxContact difficile à garantirEncaisse la viscosité
EncrassementLe cristal s’encrasse, et le signal suitNettoyage intégrable au process

Pourquoi le trajet optique court rend l’eau mesurable

C’est le trajet optique très court qui rend l’eau supportable. Dans l’infrarouge moyen, l’eau absorbe fortement. Sur un trajet de quelques centimètres, elle sature le détecteur. Sur quelques dizaines de microns, elle laisse passer assez de lumière pour que le reste du milieu s’exprime.

C’est un argument de conception, et il va contre l’intuition. Un trajet court ouvre les milieux aqueux et les suspensions plutôt qu’il ne les ferme, tout en gardant l’avantage de mesurer un volume.

Pourquoi le trajet optique court rend l’eau mesurableLe même milieu aqueux, mesuré sur deux trajets. Sur un centimètre, l’absorption de l’eau porte toute la trace au-dessus de la limite du détecteur : plus aucune bande n’est lisible. Sur vingt-cinq microns, la trace redescend et les bandes du milieu réapparaissent. LE MÊME MILIEU AQUEUX, DEUX TRAJETS La cuve, vue en coupe trajet 1 cm trajet 25 µm 3500 3000 2500 2000 1500 1000 nombre d’onde (cm⁻¹) absorbance limite du détecteur L’eau absorbe tout. Le détecteur sature. Les bandes du milieu redeviennent lisibles. Trajets proposés 12 µm 20 µm 25 µm 100 µm 200 µm Domaine et trajets : brochure du fabricant, octobre 2025. Les deux épaisseurs ne sont pas à l’échelle l’une de l’autre. Allures illustratives, sans graduation.
Le même milieu aqueux, deux trajets. Sur un centimètre, l’absorption de l’eau plaque toute la trace contre la limite du détecteur : il ne reste rien à lire. Sur vingt-cinq microns, elle redescend et les bandes du milieu réapparaissent. Domaine spectral et trajets proposés : brochure du fabricant, octobre 2025. Les deux épaisseurs ne sont pas à l’échelle l’une de l’autre ; allures illustratives, sans graduation.

Ce que contiennent ces instruments

CaractéristiqueCe qui est annoncé
FormatDe 450 g pour le modèle standard à 900 g pour la version haute pression ; 5 × 5,5 × 6 cm pour le standard
Domaine spectral900 à 1800 cm⁻¹ ou 1800 à 3500 cm⁻¹, selon la version commandée. Un instrument porte l’un ou l’autre ; couvrir les deux demande deux appareils en série
AcquisitionUn spectre toutes les 0,3 seconde au plus rapide
ArchitectureAucune pièce mobile, aucun refroidissement, aucune fibre optique
Parties au contactAcier inoxydable 316L et Hastelloy C-22, FFKM, germanium, or et silicium
ConnectivitéUSB-C et OPC-UA ; Ethernet et TCP/IP sur le modèle Plant ; export SPC et CSV
Stabilité à long termePlus de 100 jours, avec une similarité cosinus supérieure ou égale à 0,9999 — sur le signal brut en tension, et non sur l’absorbance
Viscosité et températureJusqu’à environ 10 000 cP, jusqu’à 60 °C

Instrument : OrionIR, de Paeonia Innovations. Sources : fiche « Current Models Specifications » de Paeonia, 8 septembre 2026, pour le format, les parties au contact, la connectivité, la viscosité et la température. Brochure Paeonia, octobre 2025, pour la cadence d’acquisition et l’architecture. Précisions de Paeonia, 14 septembre 2026, pour le domaine spectral par version et pour la nature de la mesure de stabilité. La cadence de 0,3 s et les parties au contact figurent également dans la présentation publique de Paeonia au Flow Microreactor Meeting 113, 31 juillet 2026.

Quatre lignes de ce tableau à relire

Aucune pièce mobile, aucun refroidissement et aucune fibre optique retire trois causes fréquentes d’immobilisation d’un spectromètre en environnement industriel. La stabilité au-delà de cent jours porte sur le signal brut de l’instrument : elle dit que l’électronique ne dérive pas, ce qui est la condition d’une revérification espacée — pas la démonstration qu’une méthode reste juste, qui se fait sur l’absorbance et sur votre matrice. Et le domaine spectral décide de ce qui est visible, mais il se choisit à la commande : de 900 à 1800 cm⁻¹ pour l’empreinte digitale et la bande C=O, de 1800 à 3500 cm⁻¹ pour les élongations C-H, O-H et N-H. C’est un arbitrage à faire avant l’achat, sur les bandes que votre suivi demande.

La cadence annoncée est un plafond, pas un réglage de travail. À 0,3 seconde par spectre, le rapport signal sur bruit arrive en limite de dégradation. Nous retenons 0,7 seconde, qui laisse le meilleur rapport signal sur bruit et reste très au-delà de ce que demande la plupart des procédés. La vitesse maximale d’un spectromètre ne se choisit pas pour elle-même : elle se choisit contre le bruit, et le bon réglage est le plus lent que votre procédé tolère.

L’intégration mécanique, documentée. Ce qui est rare

Le schéma d’implantation va jusqu’au bout de la boucle.

  • Une boucle de recirculation avec pompe à engrenages bidirectionnelle, qui amène le milieu à la cellule et le renvoie au process.
  • Un filtre en ligne, qui protège la cellule des particules susceptibles de la boucher.
  • Une vanne trois voies, qui permet de basculer entre le process, le nettoyage et l’étalonnage.
  • Un nettoyage en place, suivi d’un séchage à l’azote ou à l’air comprimé sec.
  • Une vérification du système en ligne au moyen de produits d’étalonnage, sans interrompre le process.
La boucle d’échantillonnage, et ses trois modesLa cellule de mesure est posée sur une boucle de recirculation plutôt que plongée dans le réacteur. Trois modes se succèdent sans ouvrir le procédé : le produit circule et l’on mesure, puis un solvant rince la boucle et la cellule vers le rejet, puis un gaz sec purge la ligne. LA BOUCLE D’ÉCHANTILLONNAGE solvant gaz sec étalons Réacteur Pompe Filtre Cellule MIR vanne 3 voies Rejet Mesurer Le produit circule en boucle fermée et revient au réacteur. Nettoyer Un solvant rince la boucle et la cellule, vers le rejet. Sécher Un gaz sec purge la ligne et prépare la séquence suivante. Configuration d’échantillonnage : webinaire public du fabricant, 30 avril 2026. Tracé refait.
La boucle, et ses trois modes. La cellule est posée sur une boucle de recirculation plutôt que plongée dans le réacteur. Mesurer, nettoyer, sécher : les trois modes se succèdent sans ouvrir le procédé. D’après la configuration d’échantillonnage exposée par le fabricant lors de son webinaire public du 30 avril 2026 ; tracé refait.

Ce dernier point change une exploitation. « Comment vérifie-t-on que l’instrument dit toujours la vérité, six mois après » est la question sur laquelle beaucoup de projets s’enlisent. Une réponse mécanique, une vanne, un produit d’étalonnage ou une procédure, vaut mieux qu’une promesse de stabilité. Elle permet de faire vivre un modèle sans arrêter la production.

Ce qui est documenté aujourd’hui, énoncé tel quel

Deux applications en ligne, et deux applications hors ligne dont le chemin vers l’en-ligne est posé. Ce n’est pas la même chose, et ce n’est pas au client de le découvrir.

ApplicationEffort de calibrationCe qui est démontré
ÉmulsificationEn ligne, temps réelSuivi continu de l’ajout de tensioactif jusqu’à stabilisation. Met en évidence que l’émulsification est un processus différé et non instantané, et permet un critère d’endpoint piloté par la chimie plutôt que par le temps
Distillation fractionnéeEn ligneÉtalonnage direct et inverse. Détection en temps réel de l’épuisement d’un constituant
Peroxyde d’hydrogèneHors ligne, chemin vers l’en-ligne poséDosage en phase aqueuse. La plage utile s’établit sur votre produit, à l’essai
Fonctionnalisation de polymèresHors ligne, chemin vers l’en-ligne poséSuivi du degré de substitution sur des milieux visqueux mesurés sans dilution, là où titrage, résonance magnétique et chromatographie ne suivent pas assez vite pour éviter la sur-réaction
Un spectre toutes les 0,3 seconde, et la courbe qui s’en deduitLes spectres s’accumulent l’un après l’autre. Une bande décroît pendant qu’une autre croît, et la courbe de suivi se construit point par point jusqu’à ce qu’elle s’aplatisse : c’est l’endpoint, lu sur la chimie et non sur la montre. LES SPECTRES S’ACCUMULENT un spectre toutes les 0,3 seconde 1800 1600 1400 1200 1000 nombre d’onde (cm⁻¹) réactif produit LA COURBE SE CONSTRUIT l’avancement, point par point temps endpoint Le critère devient chimique, pas horaire. Cadence : brochure du fabricant. Allures construites, sans graduation.
Un spectre toutes les 0,3 seconde, et la courbe qui s’en déduit. Les spectres s’accumulent, la bande du réactif décroît pendant que celle du produit croît, et l’avancement se construit point par point jusqu’à ce qu’il s’aplatisse. C’est là que le critère d’arrêt devient chimique. Cadence : brochure du fabricant, octobre 2025. Allures construites, sans graduation.

Le cas de l’émulsification est le plus instructif. Il ne mesure pas seulement plus vite, il montre un comportement que les méthodes usuelles ne voient pas. Les bandes du constituant huileux n’apparaissent qu’après un délai mesurable. Un mélange arrêté « quand c’est mélangé » peut l’être trop tôt. Le critère d’endpoint devient chimique, donc défendable.

Le domaine de la technique, et celui de l’instrument

Les deux ne se confondent pas, et l’écart se décide à la commande.

Le domaine de la technique est décrit par l’USP dans son guide technique consacré aux principes actifs en fabrication continue : le spectre de l’infrarouge moyen est sensible à l’état physique et chimique des constituants entre 400 et 4000 cm⁻¹, et la région située sous 1500 cm⁻¹ y porte le nom d’empreinte digitale : les absorptions y résultent de vibrations couplées complexes, ce qui donne à chaque composé des identifiants qui lui sont propres.

Le domaine de l’instrument est plus étroit. Rapporté à ce découpage, la fenêtre 900–1800 cm⁻¹ couvre l’empreinte digitale et déborde juste au-dessus pour attraper la bande C=O ; la fenêtre 1800–3500 cm⁻¹ est entièrement hors empreinte et sert les élongations C–H, O–H et N–H. C’est ce que dit déjà le tableau plus haut ; ce que la référence apporte, c’est la frontière chiffrée qui permet de trancher entre les deux versions.

Le même texte énonce la limite basse de la technique : les substances en très faible concentration sont difficiles à déterminer, le niveau de bruit devenant problématique dans cette région. C’est le premier point à confronter à votre spécification, avant le choix de la fenêtre.

Et il donne l’exemple qui parle le plus à un chimiste de synthèse : l’infrarouge moyen à transformée de Fourier distingue un principe actif de ses impuretés — la décomposition de l’acide acétylsalicylique en acide salicylique, que l’odeur d’acide acétique signale souvent la première. Suivre une réaction pendant qu’elle se déroule.

USP Technical Guide, Control strategy for continuous manufacturing of drug substances, © 2025 The United States Pharmacopeial Convention, Rockville, MD — § 2.4.5. Document informatif : il ne porte aucune exigence.

Où une autre voie sert mieux

Le dire fait partie du travail d’un intégrateur. Voici les bornes, telles qu’elles sont.

Des liquides, et un milieu qui peut circuler

Une poudre, un granulé, un comprimé ne se mesurent pas dans une cellule à trajet court. Pour ces matrices, la réponse est ailleurs. Le plus souvent en Spectroscopie NIR, qui accepte le solide divisé. Le milieu doit pouvoir circuler, ou être présenté sous forme liquide.

L’eau est tolérée, et elle occupe une part du spectre

Le trajet court rend la mesure possible en milieu aqueux, il ne l’y rend pas indifférent. L’eau absorbe fortement et occupe des régions du spectre : sur des teneurs élevées, la fenêtre exploitable se réduit et la performance quantitative se dégrade. À vérifier sur vos milieux réels, pas sur un solvant modèle.

Un domaine d’étalonnage a des bornes, et le fournisseur l’écrit lui-même

Les notes d’application annoncent les domaines de concentration sur lesquels les modèles ont été construits. Avec la mention explicite qu’au-delà de ces bornes le modèle sature et devient non fiable. C’est une bonne pratique, assez rare pour être signalée.

La conséquence est simple. Un modèle ne s’utilise que dans son domaine, et il faut un dispositif qui détecte les mesures hors domaine plutôt qu’un affichage qui rend une valeur fausse sans le dire. Ce point relève de la validation de méthode, et il se traite à la construction du modèle, pas après.

Une cellule à trajet court demande un filtre et un nettoyage en place

Quelques dizaines de microns ne pardonnent ni les agglomérats ni les précipités. Le schéma d’intégration prévoit donc un filtre en ligne et un nettoyage en place. Sur un milieu chargé, la conception de la boucle est le projet.

Quel type de modèle, et ce que cela implique

Les deux voies sont documentées ici, et le choix se fait sur ce que vous savez de votre milieu.

Le modèle à composants purs décompose le spectre sur ceux des composants purs. Il exige une composition connue et déclarée, mais se construit avec très peu d’échantillons de process. Le modèle calibré sur échantillons régresse sur des valeurs de référence, et exige une population représentative de la variabilité réelle. La spécificité chimique élevée du MIR favorise la première voie plus souvent que le NIR ne le permet. Un vrai avantage économique. Le raisonnement complet : modèle à composants purs ou modèle calibré sur échantillons.

Le matériel que nous mettons en œuvre

PAEONIA, spectroscopie MIR. Configurations de laboratoire et cellules intégrables en process, pour la mesure en continu sur milieux liquides.

Questions fréquentes

Pourquoi de la transmission plutôt qu’une sonde ATR, plus répandue ?

L’ATR convient bien aux milieux homogènes qui n’encrassent pas, et c’est pour cela qu’elle est répandue. La transmission prend le relais quand le milieu est hétérogène (émulsion, suspension, milieu qui se sépare) ou quand un dépôt se forme : elle traverse le volume, donne la composition réelle, encaisse la viscosité et se nettoie dans le process.

Peut-on mesurer un milieu aqueux en MIR ?

Oui, et c’est justement le trajet optique très court qui le permet. Sur quelques dizaines de microns, l’eau laisse passer assez de lumière pour que le reste du milieu s’exprime. La limite subsiste sur les fortes teneurs en eau, où la fenêtre spectrale exploitable se réduit. Cela se vérifie sur vos échantillons réels.

Combien d’échantillons faut-il pour construire le modèle ?

Cela dépend de la voie retenue. Une décomposition sur composants purs demande les spectres de ces composants et une composition déclarée. Une régression sur valeurs de référence demande une population couvrant la variabilité réelle du process, ce qui se chiffre en dizaines d’échantillons. La question se tranche au cadrage.

Que se passe-t-il si la mesure sort du domaine d’étalonnage ?

Le modèle sature et rend une valeur non fiable, et il le fait sans nécessairement le signaler. C’est la raison pour laquelle un dispositif de détection des mesures hors domaine fait partie intégrante d’un déploiement sérieux. Le fournisseur écrit lui-même les bornes de ses domaines. C’est une information à reprendre dans votre stratégie de maîtrise, pas à laisser dans une note d’application.

Faut-il arrêter la production pour vérifier l’instrument ?

Non, si la boucle est conçue pour. La vanne trois voies permet d’envoyer un produit d’étalonnage dans la cellule pendant que le process continue, puis de rebasculer après nettoyage et séchage. C’est une contrainte à intégrer à la conception mécanique, et c’est beaucoup moins coûteux qu’un arrêt planifié tous les trimestres.

Comment s’interface l’instrument avec le système de conduite ?

USB, OPC-UA et export ASCII sont annoncés. OPC-UA est le point qui compte pour une remontée vers un superviseur ou un historien. Il reste à traiter la question de la gestion des données et des enregistrements, qui ne se résout pas au niveau du protocole. Voir « 21 CFR Part 11 ready » n’est pas « système validé ».

Quel est le premier livrable d’un projet sur cette technologie ?

Une mesure sur vos échantillons, en laboratoire, avant toute intégration. Elle répond à la seule question qui compte au départ : le signal discrimine-t-il ce que vous cherchez à suivre. Le passage en ligne, la boucle de recirculation et le nettoyage viennent après, et ils se chiffrent une fois la faisabilité acquise. C’est la logique de la preuve de concept.
