« Mon substrat est-il en train de s’épuiser ? Où en est la culture entre deux prélèvements ? Puis-je suivre le milieu sans ouvrir le circuit ? » Trois questions qui se posent, et se tranchent, pendant une culture de dix jours.
Le dosage hors ligne reste la référence : c’est sur sa valeur que la mesure en ligne est qualifiée puis vérifiée.
Où on la rencontre : culture cellulaire en biopharma, fermentation microbienne, préparation de tampons et de milieux.
L’essentiel en quatre points
- Un laser balaie les longueurs d’onde une à une et rend exploitable une région du spectre trois à cinq fois plus absorbante que celle des harmoniques.
- Trajet optique fixe, à 1 mm : la longueur d’interaction est une constante mécanique, pas une inconnue à absorber dans un modèle.
- « Sans calibration » ne veut pas dire « sans chimiométrie » : le modèle à composants purs existe et travaille. Nous préférons le dire avant la démonstration plutôt qu’après la mise en service.
- Bioproduction uniquement : milieux de culture, tampons, nutriments, sur circuit stérile fermé. Référentiels : ceux du NIR.
Le principe de la mesure
Un spectromètre classique éclaire l’échantillon avec une source large, puis trie les longueurs d’onde. Ici, la source n’émet qu’une seule longueur d’onde à la fois et la balaie : toute l’énergie porte sur la longueur d’onde mesurée.
Où l’instrument se pose
Applications typiques
Composition d’un milieu liquide
Substrats, métabolites, nutriments d’un milieu de culture, suivis sans prélever.
Suivre une culture
Substrat, métabolites et nutriments suivis en continu, entre deux prélèvements.
Exemples d’application

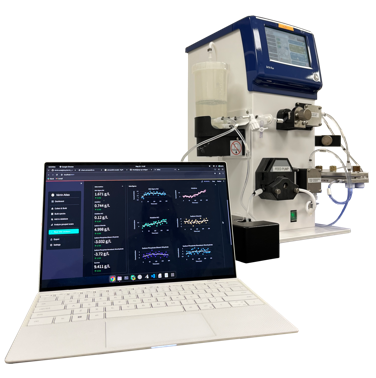

Mesure en ligne de tampons, et suivi de cultures et de fermentations.
Hors bioproduction, ou si la composition n’est pas déclarable : le NIR et le MIR en transmission.
Carte d’identité de la technique
| Critère | NIR-HPTLS |
|---|---|
| Ce que la mesure voit | Le même domaine que le NIR, mais la longueur d’onde est sélectionnée à la source — puce en antimoniure de gallium et filtre Fabry-Pérot accordable — puis balayée, au lieu d’être triée après coup. |
| Sélectivité | Celle du NIR, relevée par un modèle à composants purs : l’instrument décompose le spectre sur une bibliothèque de composants acquis un à un. |
| Ce qui interfère | Tout constituant absorbant non déclaré. Le modèle ne trouve pas ce qu’il ne cherche pas : une impureté non anticipée passe dans le résidu, pas dans le résultat. |
| Présentation de l’échantillon | Sondes immergées, stérilisables ou à usage unique, en bioproduction : cultures, tampons, nutriments. C’est le seul domaine de cette famille. |
| Ce que le modèle demande | Sur un milieu défini, aucun plan d’expériences : une bibliothèque de spectres de composants purs, acquise dans le solvant réel avec des étalons traçables, et transférable d’un instrument à l’autre sans recalibration. En culture vivante, les métabolites, la biomasse et le produit s’y ajoutent : la décomposition se complète d’une calibration sur échantillons, et le volume cellulaire ou le titre relèvent d’un modèle calibré. |
| Référentiels | En pharma : c’est du NIR : Pharmacopée européenne 2.2.40, et à l’USP le ‹856› qui porte les exigences, complété par le ‹1856› informatif. Hors pharma : ASTM E1655 et ASTM D6122, écrites pour l’infrarouge, s’y appliquent. |
Où se situe la chimiométrie dans cette mesure
Le calcul est publié, et il est simple à décrire. L’instrument dispose d’une bibliothèque de spectres de composants purs, acquis un à un dans le solvant réel à partir d’étalons. À chaque mesure, il cherche le jeu de concentrations qui, recombiné à partir de cette bibliothèque, reproduit au mieux le spectre observé. L’ajustement se fait par moindres carrés, avec un terme quadratique par composant qui rend compte des écarts à la proportionnalité. Ce terme quadratique est lui-même déterminé par calibration, à partir d’une série de dilution.
Décomposer un spectre sur des composants purs et ajuster par moindres carrés, c’est de la chimiométrie. Ce n’est pas une opinion : la méthode porte un nom, CLS — classical least squares — et la Ph. Eur. 5.21 Chemometric methods applied to analytical data la range explicitement parmi les méthodes chimiométriques qu’elle décrit, aux côtés de « MCR-ALS, PCA, PLS, CLS, ICA, etc. », et la définit dans son propre glossaire. Une bibliothèque de spectres purs est une calibration. Une série de dilution est une campagne d’étalonnage.
Nous refusons l’expression « sans chimiométrie » parce qu’elle nous décrédibiliserait devant le seul public qui décide. Un chimiométricien, un responsable de validation, un évaluateur. Reformulé correctement, l’argument devient plus fort.
Deux factures, deux calendriers
Le modèle reste. Ce qui change, c’est l’endroit où se paie le prix d’entrée. Un modèle calibré sur échantillons demande un plan d’expériences représentatif de la population que vous rencontrerez ensuite : lots, saisons, fournisseurs, mois. Un modèle à composants purs demande autre chose, une composition déclarée de façon exhaustive et une bibliothèque qualifiée, mesurée dans le bon solvant avec des étalons traçables.
Deux factures, deux calendriers, deux points de vigilance. Notre travail est de dire auquel des deux votre process appartient. Les conditions de validité de chacun.
L’agencement optique, en détail
Un réseau ou un interféromètre trie les longueurs d’onde après coup. Ici la sélection se fait à la source. L’émission vient d’une puce de gain en antimoniure de gallium, associée à un filtre Fabry-Pérot accordable micro-usiné : deux miroirs face à face dont l’écartement est commandé électriquement, ce qui sélectionne la longueur d’onde qui sort du dispositif. L’accord couvre 200 à 300 nm, avec une largeur de raie de 0,1 à 1,0 nm et un pas de 0,01 nm. L’instrument enchaîne vingt-cinq balayages en moins d’une seconde.
Sur le gain en bruit, le fabricant publie une comparaison : un écart-type de 11,8 µAU pour sa mesure contre 234,9 µAU pour un spectromètre à transformée de Fourier. Reste à savoir ce que couvre cette comparaison, et la section suivante y revient.
Ce que le modèle à composants purs fait réellement gagner
Une mise en route rapide
Pas de plan d’expérience couvrant la population future, pas de campagne de prélèvements appariés, pas d’attente d’un lot difficile ou d’une saison. Une fois la bibliothèque disponible et qualifiée, la mise en route est rapide.
Une transférabilité entre instruments
Le modèle est physique et non statistique : il ne décrit pas les particularités optiques d’un appareil, il décrit des spectres de molécules. Un second instrument, un second site partent de la même bibliothèque, sans recalibration.
Une extrapolation licite
Dans la plage couverte par la série de dilution, la prédiction reste fondée. Un modèle calibré sur échantillons, lui, ne doit jamais sortir du domaine de sa calibration. Et c’est la contrainte qui use les projets dans la durée.
Ce qu’il faut établir avant de s’engager
Un instrument de surveillance pour une recette connue
C’est la contrepartie exacte de l’avantage précédent, et le constructeur l’écrit lui-même. L’utilisateur doit indiquer quels composants sont présents dans le mélange, et il n’existe aucune possibilité de trouver ce que contient un milieu. Une impureté non anticipée, un produit de dégradation, un contaminant : l’algorithme ne les nommera pas. Il répartira leur absorption sur les composants déclarés, et rendra donc des concentrations légèrement fausses sur chacun. Cette technologie est un instrument de suivi d’une recette connue, pas un outil d’investigation.
Ce que la bibliothèque doit couvrir pour que la mesure reste juste
Le meilleur niveau de preuve publié (une communication de congrès co-signée avec un industriel, avec instrument déplacé et méthode de référence indépendante) porte un point aberrant. Sur un excipient, la chromatographie donne 0,40 mg/mL contre 0,59 mg/mL en ligne, soit 48 % d’écart. Le constructeur l’impute à un défaut de recouvrement de la méthode de référence sans le démontrer. Sur un autre constituant, un biais atteignant −18 % selon la matrice. C’est la signature classique d’un modèle à composants purs dont la bibliothèque ne rend pas compte de toutes les interactions entre constituants. Et il s’agit d’une communication de congrès, pas d’une publication revue par les pairs.
Ce que les comparaisons publiées couvrent
Les écarts-types cités plus haut opposent cette mesure à un spectromètre à transformée de Fourier et à des sources large bande. Aucune comparaison publiée ne l’oppose à un spectromètre dispersif à réseau, pourtant très répandu en mesure de process. L’avantage démontré l’est donc face à deux architectures, pas face à toutes.
Les grandeurs de performance analytique à demander
Erreur de prédiction, limite de détection et limite de quantification par constituant, temps de réponse chiffré : ces valeurs s’établissent sur votre milieu. Ce sont exactement celles qu’attend un dossier de validation de méthode au sens d’ICH Q2(R2). Elles ne sont pas manquantes par principe. Elles sont à demander, par écrit, sur votre matrice, avant tout engagement.
Le résidu spectral, et pourquoi il faut s’en servir
À chaque mesure, l’instrument calcule l’écart entre le spectre observé et le spectre reconstruit à partir de la bibliothèque, et publie cette valeur. C’est une métrique de qualité intrinsèque, produite mesure par mesure, sans référence externe et sans intervention.
Fonctionnellement, c’est un résidu Q. L’un des deux ou trois indicateurs les plus utilisés pour surveiller un modèle chimiométrique et détecter un échantillon hors domaine. Autrement dit : la régression multivariée a été retirée, mais l’outil de diagnostic chimiométrique le plus important a été conservé. C’est cohérent, et c’est la meilleure démonstration que les deux approches ne s’opposent pas.
Conséquence opérationnelle, à écrire dans la stratégie de maîtrise. Un résidu qui monte signale qu’il se passe dans le milieu quelque chose que la bibliothèque ne sait pas décrire. C’est le seul avertissement dont vous disposerez face à un composant non déclaré, et il ne sert que si quelqu’un le regarde. Ce que veut dire faire vivre un modèle.
Où cette technologie est à sa place
| Situation | Verdict |
|---|---|
| Liquide de composition connue, finie et déclarable | Son domaine de référence. Les cinq conditions du modèle à composants purs sont réunies. |
| Milieu de bioproduction, suivi de substrats et de métabolites | Pertinent, avec des sondes compatibles avec les contraintes de stérilité. Voir le secteur biotech. |
| Formulation biopharmaceutique, contrôle de composition en ligne | Pertinent, sous réserve d’obtenir les performances analytiques par constituant. Voir le secteur pharma. |
| Matrice naturelle, variable ou non énumérable | Non. On ne déclare pas la composition d’un produit agricole : c’est un modèle calibré sur échantillons, donc le NIR. |
| Grandeur qui n’est pas une concentration, viscosité, granulométrie, propriété d’usage | Non. Il n’existe pas de spectre pur d’une propriété physique. |
| Recherche d’un composé inconnu ou d’une contamination non anticipée | Non. Aucune capacité de découverte, par construction. |
| Poudres, granulés, solides divisés | Non. Le trajet optique fixe suppose un liquide. |
Questions fréquentes
Faut-il vraiment déclarer tous les composants du milieu ?
Tous ceux qui absorbent de façon significative dans la plage balayée, oui. C’est le vrai travail préparatoire. Établir la liste, se procurer les composants purs, acquérir leurs spectres dans le solvant réel avec des étalons traçables, et qualifier la bibliothèque obtenue. Ce travail remplace le plan d’expérience d’un modèle calibré sur échantillons. Il ne s’y ajoute pas, mais il ne disparaît pas non plus.
Qu’est-ce qui fixe le délai avant une mesure exploitable ?
Une fois la bibliothèque disponible et qualifiée, la mise en route est rapide. Le délai s’est déplacé, il n’a pas disparu. Il se trouve maintenant dans la constitution de cette bibliothèque et dans la vérification que la composition déclarée est bien complète. Ce que couvre une preuve de concept.
Peut-on s’en servir pour libérer un lot ?
C’est une méthode analytique alternative : le cadre existe, ICH Q2(R2) pour la validation et ICH Q14 pour le développement. Mais il faut démontrer exactitude, précision, spécificité, domaine et robustesse. Donc produire, sur votre milieu, les grandeurs que la validation demande. C’est un projet de validation à part entière, pas une conséquence de l’installation.
Quelles questions poser au fournisseur avant de s’engager ?
Cinq, et par écrit.
- Quelle erreur de prédiction sur ma matrice, contre quelle méthode de référence ?
- Quelles limites de détection et de quantification par constituant ?
- Quel temps de réponse réel, et dans quelles conditions ?
- Quel comportement du résidu spectral lorsqu’un composant non déclaré apparaît ?
- Quelle procédure de transfert entre deux instruments ?
L’absence de réponse écrite est une réponse.
Et si ma composition n’est pas déclarable ?
Alors ce n’est pas la bonne technologie, et il vaut mieux l’établir en quarante-cinq minutes qu’après un essai. Un milieu dont la composition varie, comporte des constituants non identifiés ou change avec la matière première relève d’un modèle calibré sur échantillons. Les conditions qui font tenir une mesure.
Le matériel que nous mettons en œuvre
NIRRIN

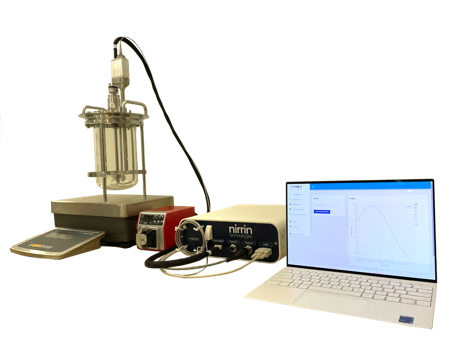

Sondes stérilisables et à usage unique, conçues pour les environnements de bioproduction et compatibles avec les contraintes de stérilité.

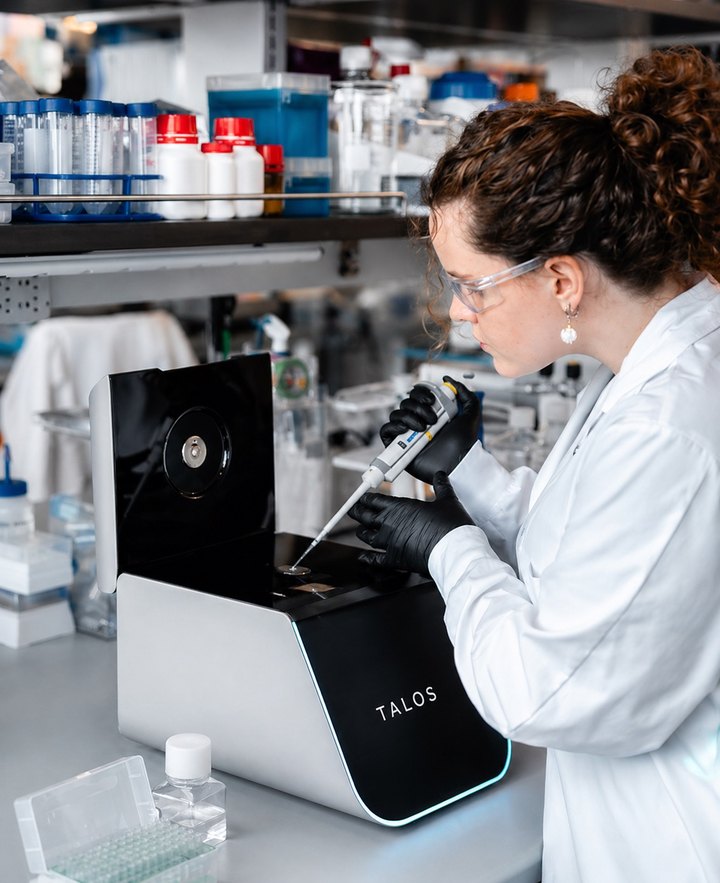

TALOS — quantification directe de protéine de 0,1 à 250 mg/mL, sans dilution, sans étalonnage et sans coefficient d’extinction à établir molécule par molécule. Trajet optique fixe.
Ce que nous apportons autour de l’instrument : l’établissement de la liste des composants à déclarer, la qualification de la bibliothèque, la mise en place de la surveillance du résidu spectral. Et les questions de performance analytique posées au fournisseur avant l’achat, pas après.
Dites-nous ce que contient votre milieu. Nous vous dirons si le modèle à composants purs s’applique.
Quarante-cinq minutes suffisent : si votre process relève du modèle à composants purs ou d’un modèle calibré sur échantillons, ce que chacun coûterait à mettre en place chez vous, et quelles performances analytiques inscrire au cahier des charges avant tout engagement.
